Popis produktu
Toto zařízení využívá kompozitní proces kombinující vysoce{0}}výkonnou modifikaci infračerveného pikosekundového laseru s přesným štěpením CO₂ laserem s tepelným namáháním. Chytře kombinuje výhody obou laserových technologií a nachází optimální rovnováhu mezi efektivitou výroby, náklady na zpracování a kvalitou hotového produktu. Jedná se o výkonný nástroj pro průmysl zpracování křemenného skla pro přechod z tradičních mechanických metod na pokročilé laserové zpracování.
Úvod do zařízení

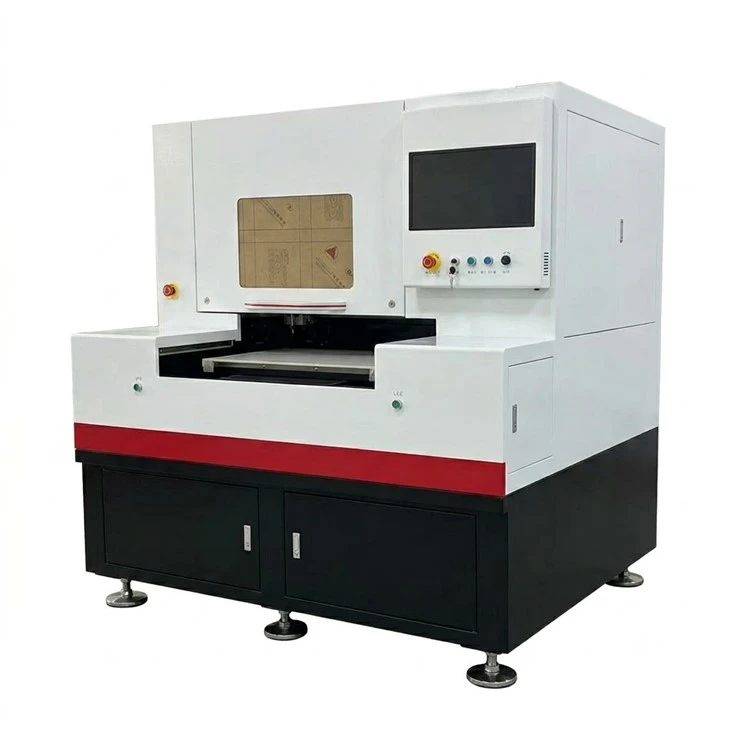

Tento laserový řezací stroj Fused Quartz používá vysokorychlostní, vysoce{1}}přesný lineární motor,-přesné pravítko mřížky a plně uzavřenou -sběrnici CNC systému. Může se pochlubit vysokou rychlostí zpracování, vysokou přesností a stabilním výkonem a používá se hlavně pro řezání průhledných a křehkých materiálů, jako je sklo, safír a křemen.
Naše výhody
Cenová výhoda:Provozní náklady CO₂ laseru jsou extrémně nízké a není potřeba žádný spotřební materiál (jako jsou diamantové pilové kotouče), což snižuje náklady na kus o více než 60 %. Téměř -nulové ztráty materiálu a extrémně úzká separační spára přinášejí využití materiálu téměř 100 %, což je u drahého křemene vysoké-čistoty významné.
Kvalitní výhody:Kontrolovatelná kvalita hran: Úpravou parametrů modifikace pikosekundového laseru lze předdefinovat morfologii hran po štěpení, což má za následek kvalitu mnohem lepší než řezání čistého tepelného napětí.
Výhody procesu:Libovolné tvary: Pikosekundové lasery mohou snadno upravovat křivky a nepravidelně tvarované otvory, a tím dosáhnout složitého oddělení tvarů.
Technické údaje
|
Položka |
Parametr |
|
Vlnová délka IR pikosekundového laseru |
1064 nm |
|
Výkon pikosekundového laseru |
50W (volitelně) |
|
Vlnová délka CO2 laseru |
10.6µm |
|
Výkon CO2 laseru |
120W |
|
Maximální rozsah řezání |
500*600 mm |
|
Tloušťka řezu |
Menší nebo rovno 10 mm |
|
Přesnost řezání |
Menší nebo rovno 20 µm |
|
Přesnost opakovaného polohování osy X/Y |
±3µm |
|
Rychlost zpracování |
0-500 mm/S |
|
Minimální míra zhroucení okraje |
Větší nebo rovno 5 µm |
|
CCD vizuální přesnost polohování |
±5µm |
|
Požadavky na elektřinu |
AC220V,50HZ, méně než nebo rovno 6kW |
|
Environmentální požadavky |
Teplota 20-26 stupňů, vlhkost kolem 50% |
|
Celková hmotnost celého stroje |
Cca 2500 kg |
|
Vnější rozměr (D*Š*V) |
1630×1480×1940 mm (pro referenci) |
Aplikační průmysl
Sklo pro mobilní telefony, fotoaparáty, nositelné digitální produkty, safírové krycí desky atd.
Řezání a vrtání skla pro různé domácí spotřebiče.
Automobilová skla, LCD obrazovky, zpětná zrcátka atd.
Laserové ochranné čočky, reflektory, filtry, skla K9 atd.
