Popis produktu

Tento vysoce{0}}přesný laserový řezací stroj je navržen pro zpracování tenkých kovů, tvrdých a křehkých materiálů a přesných součástí. Díky pokročilé technologii vláknového laseru a vysoce-přesnému systému řízení pohybu poskytují vynikající kvalitu řezu, minimální tepelně-ovlivněné zóny a čisté a hladké okraje.

Jsou široce používány pro přesné řezání substrátových materiálů PCB, včetně měděných desek, hliníkových desek a keramických substrátů. Stroje jsou také vhodné pro vysokorychlostní -řezání a mikro{2}}vrtání otvorů do kovů, jako je nerezová ocel, uhlíková ocel, wolframová ocel, slitiny hliníku, slitiny titanu a mědi, což zajišťuje konzistentní přesnost a účinnost v náročných aplikacích.

Vlastnosti a výhody

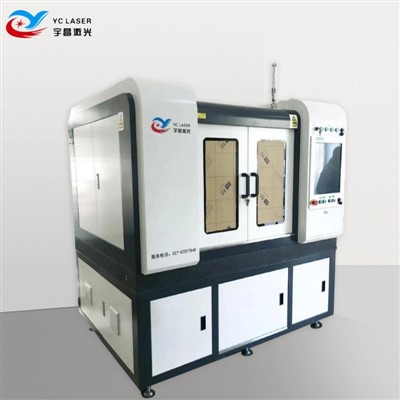

※ Exteriér má bílý a tmavě šedý dvoubarevný -design se zaoblenými rohy, který přináší čistý, prémiový a na bezpečnost-zaměřený vzhled. Těžká-základní skříň v kombinaci s nastavitelnými kolečky zajišťuje stabilitu a flexibilní mobilitu.

※ Tento model je vybaven vyspělým vláknovým laserem navrženým v tuzemsku-vyznačujícím se vysokou kvalitou paprsku, kompaktní strukturou a vysokou účinností fotoelektrické konverze. Při dlouhodobém-provozu vyžaduje minimální údržbu, nízké provozní náklady a nižší spotřebu energie.

※ Vyznačuje se precizní mramorovou platformou a portálovou -uzavřenou konstrukcí, která nabízí vynikající tuhost, odolnost proti vibracím a stabilní výkon při-rychlostním provozu.

※ Je použit systém lineárního motoru s magnetickou levitací, který eliminuje mechanickou vůli a opotřebení spojené s tradičními šroubovými a hřebenovými převody. To umožňuje bezkontaktní, vysokorychlostní-pohyb bez tření, snižuje potřebu pravidelné kalibrace a výměny součástí a výrazně snižuje náklady na údržbu.

※ Je vybaven 0,5μm ultra-vysokým{2}}importovaným měřítkem optické mřížky a poskytuje zpětnou vazbu o poloze tahu v-plném{4}}čase. Přesnost polohování a opakovatelnost jsou řízeny na úrovni mikronů, což zajišťuje konzistentní rozměry pro každý řez a vrtaný otvor a splňuje přísné požadavky na vysokou-přesnost obrábění.

※ Integrovaný s průmyslovým -plně uzavřeným{1}}systémem sběrnicového systému CNC se může přesně přizpůsobit různým materiálům a potřebám zpracování. Díky vestavěné-vlastní diagnostice chyb{4}}, monitorování stavu a funkcím vzdáleného provozu a údržby zvyšuje automatizaci, spolehlivost a efektivitu výroby a poskytuje stabilní řídicí jádro pro komplexní, vysoce přesné laserové zpracování-.

Specifikace produktu

Naše zařízení nabízí různé možnosti výkonu a konfigurace, aby vyhovovaly potřebám zpracování různých tloušťek a materiálů.

Specifikace	Obrázek produktu	Výkon laseru	Vlnová délka	Oblast řezání	Tloušťka řezání	Rozměry zařízení (odhad)
YC-GJMD		150W-300W volitelně	1060-1080nm	300 x 300 mm	0,2-1,5 mm	1050x1300x1850mm
YC-GJM01		1500w-3000w	1060-1080nm	600x600mm, 800800,10001000	0,2-5 mm	1800x1470x1890 mm
YC-GJMPCB		1000w Přizpůsobení	1060-1080nm	600 x 600 mm	0,2-2 mm	1800x1470x1890 mm
YC-UVP		10-30W volitelně	355 nm	400 x 400 mm	Menší nebo rovno 0,2 mm	1500x1600x1800 mm

Technické parametry

Položka	Parametr
Vlnová délka laseru	1060-1080nm
Výstupní výkon laseru	1500W-3000W (volitelné)
Maximální rozsah řezání	600*600 mm
Přesnost opakovaného polohování osy X/Y	±5 um
Rychlost zpracování	0-500 mm/s
Maximální zrychlení	1.5G
CCD vizuální přesnost polohování	±5 mm
Tloušťka zpracování: menší nebo rovna 1 mm Přesnost pracovního stolu	Menší nebo rovno 0,015 mm
Přenosový režim	Importované pravítko mřížky lineárního motoru +0.5
Výkon celého stroje (bez ventilátoru)	Menší nebo rovno 5 kW
Celková hmotnost celého stroje	Asi 1800 kg
Vnější rozměr (délkašířkavýška)	180014701890mm (pro referenci)

Oblasti použití

Elektronika 3C

Mikro-zpracování otvorů pro tenké kovové konstrukční díly, otvory pro přenos světla-v nositelných zařízeních a otvory pro osvětlení LED.

Nové motory energetických vozidel

Vysokorychlostní{0}}vysoké{1}}přesné řezání plechů z křemíkové oceli pro statory a rotory motorů.

Komponenty E-cigaret

Přesné řezání kovových a keramických topných těles.

Automobilové formy na pneumatiky

Řezání malých ocelových plechů pro formy na běhouny pneumatik.

Průmyslové komponenty 3C (Atomizační listy)

Mikro{0}}zpracování otvorů pro atomizační listy používané ve zvlhčovačích a atomizérech.

Mechanická filtrace

Mikro{0}}vrtání otvorů pro kovové filtrační síta.

Vojenské aplikace

Zpracování mikro{0}}otvorů pro chladicí otvory lopatek leteckých{1}}motorů, dělostřelecké tlumiče a související součásti.

PCB průmysl

Přesné řezání měděných-základů, hliníku{1}}a keramických substrátů, zejména pro výztužné desky v FPC

Všeobecná přesná výroba

Vysoce přesné-řezání a mikroopracování -děr tenkých plechů a slitinových materiálů v různých průmyslových odvětvích.

Balení, logistika a doprava

Veškeré vybavení je baleno v exportních-standardních dřevěných bednách-bez fumigace, s vnitřní ochranou odolnou proti nárazům a vlhkosti-. Klíčové přesné součásti, jako je laserový zdroj, optické části a pohybový systém, jsou jednotlivě upevněny a odpruženy, aby se zabránilo pohybu a poškození během přepravy.

Vnější obal je zřetelně označen mezinárodními manipulačními značkami (Fragile, This Side Up, Keep Dry atd.), aby byla zajištěna správná manipulace během celého logistického procesu. Každá jednotka je bezpečně vyztužena pro stohování a odolnost proti vibracím, takže je vhodná pro přepravu na dlouhé{2}}vzdálenosti po moři, vzduchem nebo po zemi.

Poskytujeme globální logistickou podporu s flexibilními možnostmi přepravy, včetně námořní, letecké a pozemní přepravy, a podporujeme více obchodních podmínek, jako jsou CIF, FOB, EXW a DDP. K dispozici jsou přizpůsobená logistická řešení, která splňují specifické požadavky na dodávky.

FAQ

Q1: Jaké materiály dokáže zpracovat?

Odpověď: Široká škála materiálů, včetně kovů, pokročilé keramiky, safíru, diamantových kompozitů a různých polymerních materiálů.

Otázka 2: Dokáže dosáhnout přesnosti na úrovni mikronů-?

Odpověď: Ano, v závislosti na konfiguraci stroje a konkrétních požadavcích aplikace.

Q3: Nabízíte služby přizpůsobení?

Odpověď: Ano, poskytujeme flexibilní přizpůsobení na základě vašich potřeb, včetně:
Výběr zdroje laseru
Vylepšení výkonu laseru
Přizpůsobené větší pracovní plochy
Integrace automatizace
Systémy se dvěma-platformami a dvěma-optickými-cestami
Zakázkové přípravky a vakuové plošiny
Přizpůsobení softwaru-pro konkrétní aplikaci

Q4: Poskytujete testování vzorků?

Odpověď: Ano, nabízíme bezplatné testování vzorků. Zákazníci mohou poslat materiály do našeho testovacího centra, kde inženýři vypracují vhodný plán zpracování a poskytnou podrobnou zprávu o řezání. K dispozici je také{2}}sledování videa z testovacího procesu v reálném čase, aby bylo zajištěno, že výsledky splní očekávání.

Q5: Kolik zařízení stojí?

Odpověď: Cena závisí na požadavcích na konfiguraci a přizpůsobení, obvykle se pohybuje od 200 000 do 500 000 RMB (30 000 – 50 000 USD). Pro podrobnou nabídku a řešení na míru nás prosím kontaktujte.

Q6: Poskytujete manuály a školení?

Odpověď: Ano, po odeslání je poskytována elektronická uživatelská příručka pro snadný přístup a překlad. K dispozici je volitelná -instalace na místě spolu s bezplatným školením týkajícím se obsluhy stroje, používání softwaru a běžné údržby.

Otázka 7: A co záruční a-poprodejní servis?

Odpověď: Poskytujeme 1-letou záruku na celý stroj, dlouhodobé-dodávky náhradních dílů a doživotní technickou podporu. Vzdálená podpora je k dispozici 24 hodin denně, 7 dní v týdnu, s volitelným servisem na místě pro klíčové zákazníky, aby byla zajištěna stabilní výroba.

Q8: Máte distributory v jiných zemích?

Odpověď: Aktivně nabíráme globální distributory, nabízíme technickou podporu a příležitosti regionálního partnerství. Pro více podrobností nás prosím kontaktujte.

Q9: Jaké platební metody jsou podporovány?

Odpověď: Nabízíme flexibilní a bezpečné platební možnosti, včetně plánů na splátky. Obvykle se 50 % platí předem, hlavní zůstatek před odesláním nebo po přijetí a 5 % si ponechá jako záruční zálohu (splatnou po záruční době, pokud nenastanou žádné problémy). Mezi podporované metody patří bankovní převod, šeky, směnky a částečné platby prostřednictvím platforem jako Alipay a WeChat.
