Popis produktu

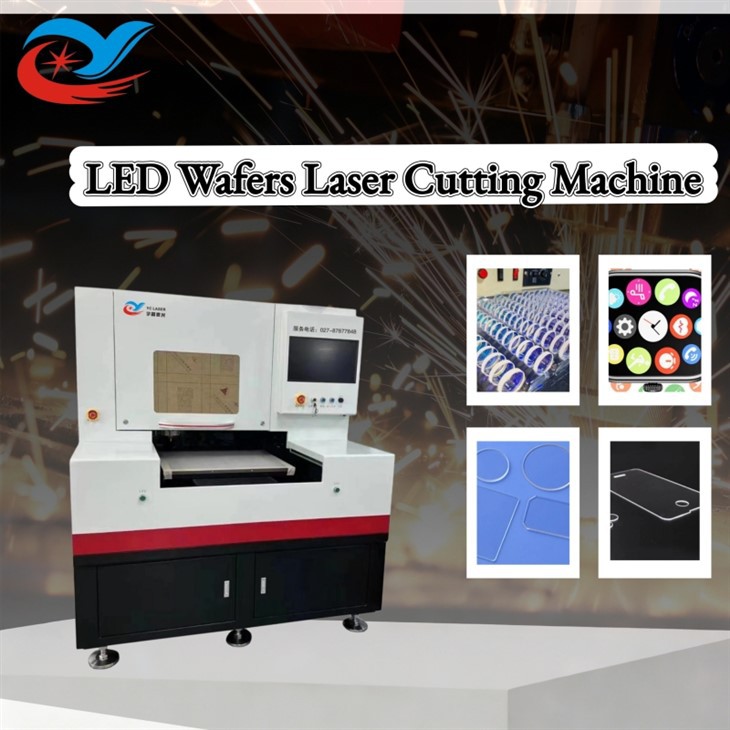

TentoLaserový řezací stroj na LED destičkyse zaměřuje na vnitřní úpravu materiálu bez poškození povrchu, dosažení separace štěpením, čímž splňuje extrémní požadavky technologie na velikost třísky, přesnost a výtěžnost.
Úvod do zařízení
Tento model využívá vysoce výkonné-procesy řezání infračerveným pikosekundovým laserem a řezání CO2 laserem. Vyznačuje se samostatně-vyvinutou hlavou na řezání skla a integrovaným designem{4}}řezání a{5}}krájení na kostky, což snižuje počet ručních operací a zvyšuje efektivitu výroby. Optická dráha, vybavená přesnou mramorovou platformou a XY-oddělenou uzavřenou strukturou, je stabilní a zajišťuje vysoce-kvalitní optický přenos. Primárně se používá pro řezání průhledných a křehkých materiálů, jako je sklo, safír a křemen.
Výhody
Žádné odštípnutí ani mikro-trhliny:
Zpracování probíhá vnitřně v materiálu, přičemž funkční oblasti třísky zůstávají nedotčené na obou stranách řezné dráhy, což zajišťuje vynikající mechanickou pevnost a světelnou účinnost.
01
Mimořádně-vysoká přesnost:
Velikost pikosekundového laserového bodu dosahuje úrovně mikrometrů a šířku řezné dráhy lze ovládat v rámci několika mikrometrů, což výrazně zlepšuje využití materiálu a integraci čipu, zvláště vhodné pro Mini/Micro LED s extrémně malým roztečím pixelů.
02
Bezprašné-:
Proces vnitřní úpravy neprodukuje žádné skleněné střepy, což účinně zabraňuje kontaminaci a následným problémům s čištěním.
03
Podporuje zpracování ultra{0}}tenkých materiálů:
Stabilní řezání je možné i u křehkého skla o tloušťce menší než 100 µm, dokonce i u tloušťky 50 µm.
04
Vysoká rovinnost povrchu:
Poskytuje ideální rovný povrch pro následný přenos hmoty a další procesy.
05
Technické údaje
|
Položka |
Parametr |
|
Vlnová délka IR pikosekundového laseru |
1064 nm |
|
Výkon pikosekundového laseru |
50W (volitelně) |
|
Vlnová délka CO2 laseru |
10.6µm |
|
Výkon CO2 laseru |
120W |
|
Maximální rozsah řezání |
500*600 mm |
|
Tloušťka řezu |
Menší nebo rovno 5 mm |
|
Přesnost řezání |
Menší nebo rovno 20 µm |
|
Přesnost opakovaného polohování osy X/Y |
±3µm |
|
Rychlost zpracování |
0-500 mm/S |
|
Minimální míra zhroucení okraje |
Větší nebo rovno 5 µm |
|
CCD vizuální přesnost polohování |
±5µm |
|
Požadavky na elektřinu |
AC220V,50HZ, méně než nebo rovno 6kW |
|
Environmentální požadavky |
Teplota 20-26 stupňů, vlhkost kolem 50% |
|
Celková hmotnost celého stroje |
Cca 2500 kg |
|
Vnější rozměr (D*Š*V) |
1630×1480×1940 mm (pro referenci) |
Aplikační průmysl
1. Řezání skleněného/safírového substrátu pro čipy Mini LED a Micro LED.
2. Procesy výroby vertikálních LED čipů.
3. Řezání tenkých, křehkých polovodičových materiálů vyžadujících vysokou přesnost a vysoký výnos.
